机架系列当前位置：首页 > 产品中心 > 机架系列 >

JB型HG5-251-79标机架

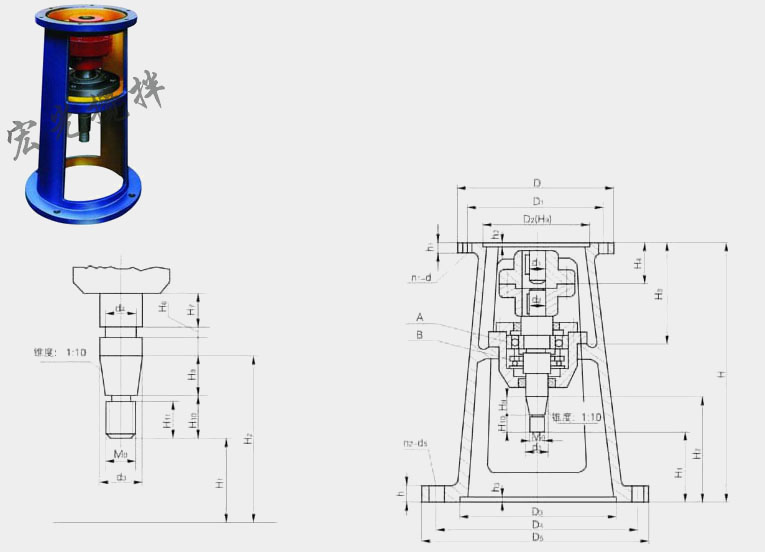

JB型<79标>机架主要参数及尺寸

机架型号		减速机型号	尺寸
机架型号		减速机型号	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H6	H7	H8	H9	H10	H11
JB	TJ1	B1	230	200	170	220	270	305	514	157	224	185	75	4	45	6	33	34	28
	TJ2	B1	230	200	170	250	300	335	517	150	226	190	80	5	40	6	44	32	25
	TJ2	B2	260	230	200	250	300	335	530	134	215	210	94	5	45	6	47	34	27
	TJ3	B2	260	230	200	295	350	392	560	164	245	210	94	5	45	6	47	34	27
	TJ3	B3	340	310	270	295	350	392	560	164	245	210	100	5	42	6	47	34	27
	TJ4	B3	340	310	270	345	400	442	675	203	300	250	100	5	50	8	53	44	35
	TJ5	B3	340	310	270	390	450	498	680	183	300	250	100	5	55	8	58	49	39
	TJ5	B4	400	360	320	390	450	498	380	193	300	250	120	5	55	8	58	49	39
	TJ6	B4	400	360	320	435	500	547	736	215	332	250	120	9	75	8	65	52	42
	TJ6	B5	490	450	400	435	500	548	736	215	332	250	145	9	75	8	65	52	42
	TJ7	B5	490	450	400	440	550	600	805	180	321	296	145	8	74	10	89	52	44
	TJ8	B6	580	520	460	500	550	600	820	170	320	362	177	9	28	10	90	60	52

机架型号		减速机型号	尺寸											机架配套轴承
机架型号		减速机型号	h	h1	h2	h3	d1	d2	d3	d4	m0	n1-d	n2-d5	A	B
JB	TJ1	B1	22	20	6	7	35	35	30	24	M24×3	6-φ12	4-φ24	209	8209
	TJ2	B1	22	20	6	7	35	35	39	33	M33×3.5	6-φ12	4-φ24	209	8209
	TJ2	B2	25	20	7	7	45	45	39	32	M33×3.5	6-φ13	4-φ24	210	8210
	TJ3	B2	26	20	7	7	45	45	39	32	M33×3.5	6-φ13	4-φ26	210	8210
	TJ3	B3	26	20	7	7	55	55	39	32	M33×3.5	6-φ13	4-φ26	210	8210
	TJ4	B3	26	20	7	7	55	55	50	41.5	M42×4.5	6-φ13	4-φ26	213	8213
	TJ5	B3,B4	26	22	7	7	55 70	55	60	51.5	M52×5	6-φ30	4-φ30	213	8213
	TJ6	B4,B5	30	22	7	7	70 90	70	70	61.5	M64×6	8-φ16	8-φ30	215	8215
	TJ7	B5	30	26	10	10	90	90	90	79	M80×6	12-φ18	12-φ22	220	8220
	TJ8	B6	32	30	10	10	100	100	100	89	M90×6	12-φ22	12-φ22	222	8222

上一篇：JAI大法兰机架下一篇：JII型单支点机架、TJA型机架
